塑料拉力拉伸測試標準及測試方法分享，掌握塑料拉伸試驗方法，了解塑料拉伸試驗機的基本結構和工作原理，并通過試樣的拉伸應力—應變曲線和各試驗數據來分析該材料的靜態拉伸力學性能，對其拉伸強度、屈服強度、斷裂伸長率和彈性模量作出評價。

在規定的試驗溫度、濕度與拉伸速度下，通過對塑料試樣的縱軸方向施加拉伸載荷，使試樣產生形變直至材料破壞。記錄下試樣破壞時的較大負荷和對應的標線間距離的變化情況。(在帶微機處理器的電子拉力機上，只要輸入試樣的規格尺寸等有關數據和要求，在拉伸過程中，傳感器把力值傳給電腦，電腦通過處理，自動記錄下應力—應變全過程的數據，并把應力—應變曲線和各測試數據通過打印機打印出來)。

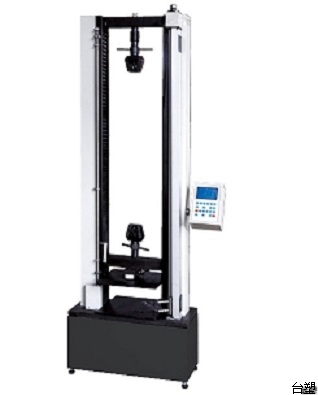

(1)機械式拉力試驗機

①備有適應各型號試樣的專用夾具。

②夾具的移動速度應能多級或全程調速，以滿足標準方法的需要。

③試驗數據示值應在每級表盤的10％～90％，但不小于試驗較大載荷的4％讀取，示值的誤差應在1％之內。

(1)試樣的形狀和尺寸　 標準方法規定使用四種型號的試樣。

(2)試樣的選擇

熱固性模塑材料：用I型。

硬板材料：用Ⅱ型(可大于170mm)。

硬質、半硬質熱塑性模塑材料：用2型，厚度d＝(4±0.2)mm。

軟板、片材：用Ⅲ型，厚度d＜=2mm。

塑料薄膜：用Ⅳ型。

(3)對試樣的要求：

①試樣表面應平整、無氣泡、裂紋、分層、無明顯雜質和加工損傷等缺陷，有方向性差異的試片應沿縱橫方向分別取樣。

②硬板厚度d＜10mm時，以原厚作為試樣的厚度；當厚度d＞10mm時，應從一面機械加工成10mm。

③測試彈性模量，用厚4～10mm的Ⅱ型試樣或用長200mm、寬15mm的長條試樣。

④每組試樣不少于5個。

(1)試驗速度(空載)　 A：(10±5)mm／min，B：(50±5)mm／min，C：(100±10)mm／min或(250±50)mm／min。

①熱固性塑料、硬質熱塑性塑料，用A速。

②伸長率較大的硬質、半硬質熱塑性塑料(如PP、PA等)，用B速。

③軟板、片和薄膜用C速。相對伸長率＜100％的用(100±10)mm／min速度，相對伸長率＞100％的用(250±50)mm／min速度。

(2)測定模量時可用1～5mm／min的拉伸速度，其變形量應準確至0.01mm。

2．以機械式拉伸試驗機為例：按GBl039—92標準方法的規定調節試驗環境處理試樣或GB/T1040為室溫。

(1)試驗環境　 溫度：熱塑性塑料(25±2)℃，熱固性塑料(25±5) ℃。濕度：相對濕度(65±5)％。

(2)試樣預處理　 將試樣置于小的環境中，使其表面盡可能暴露在環境里。不同厚度d的試樣處理時間如下：d＜0.25mm的試樣不少于4h；O.25mm＜d＜2mm的試樣不少于8h；d＞2mm的試樣不少于16h。

(3)測量試樣的厚度和寬度　 模塑試樣和板材試樣準確至0.05mm；片材試樣厚度O.01mm；薄膜試樣厚度0.O01mm；每個試樣在距標線距離內測量三點，取算術平均值。

(4)測試伸長時　 應在試樣上被拉伸的平行部分作標線，此標線對測試結果不應有影響。

(5)用夾具夾持試樣時　 要使試樣縱軸方向中心與上、下夾具中心連線相重合，并且松緊適宜，不能使試樣在受力時滑脫或夾持過緊在夾口處損壞試樣。夾持薄膜試樣要求在夾具內襯墊橡膠之類的彈性薄片。

(6)按所選擇的速度? 開動機器，進行拉伸試驗。 www.99gyp.com

(7)試樣斷裂后　 讀取負荷及標距間伸長，或讀取屈服時的負荷。若試樣斷裂在標距外的部位，則此次試驗作廢，另取試樣補做。

(8)測定模量時　 應記錄負荷及相應變形量，作出應力—應變曲線。
