電子拉力試驗機廣泛應用于各類五金、金屬、橡塑料、鞋業、皮革、服裝、紡織、絕緣體、電線電纜、端子等各類材料，測試其拉伸、撕裂、剝離、抗壓、彎曲抗剪力、三點抗折等各項物性測試性能。

一、電子拉力試驗機測試準備：

　　1.試樣的數量、尺寸及切取不問按有關技術條件規定，例如每批鉚釘中取不少于6個試樣、每盤線材兩端0.5m處取3個試樣、凡在零件或其他金屬制品上切取試樣時，每一部位每一取向的試樣數量不少于3個。
　　2.另外規定，對于直徑大于6mm的線材，可加工成直徑不大于6mm的試樣進行試驗。線材稍有彎曲可在木墊上用木槌輕敲校直，但在校直過程中應盡量將加工硬化對性能的影響減到最低。試樣表面應光滑，無損傷、銹蝕等缺陷。

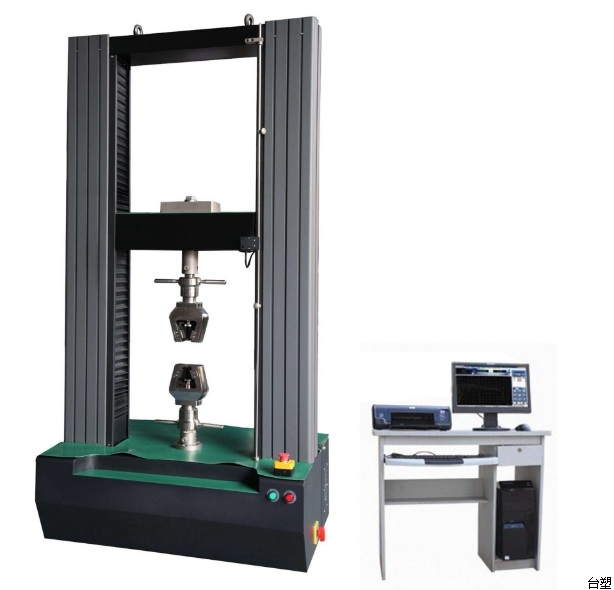

　　3.此次電子拉力試驗機采用萬能材料拉力試驗機進行試驗，整機精度可達0.5級，夾具的中心線與試驗機的加力軸線一致，加力連續、平穩、無振動，完全符合GBT 6400-2007的設備要求。
　　4.夾具采用雙剪夾具，并且剪切和支撐作用材料采用高強度合金。剪切圈、支撐圈表面光滑，粗糙度最大值為1.6μm，刀口銳利、無缺損，厚度為1.3d~3.0d。

　　
二、電子拉力試驗機具體操作如下：

　　1、室溫試驗再10℃~35℃范圍內進行，高溫試驗再規定溫度下進行。
　　2、高溫試樣在試樣上用一支熱電偶直接測量試樣中部溫度，試驗過程中的溫度偏差符合GB/T 4338的要求。
　　3、電子拉力試驗機剪切試驗速度不大于5mm/min。www.99gyp.com
　　4、高溫試驗試樣加熱到試驗溫度的時間不大于1h，保溫時間為15min~30min，然后施加試驗力，記錄剪切時的最大試驗力，并按相關公式計算抗剪強度。
　　5、剪斷后，如試樣發生彎曲，或端口出血楔形、橢圓形等剪切截面，則試驗結果無線，應重新取樣進行試驗。
　　6、根據相關實驗數據整理試驗報告。
